آموزش و اسناد
مرکز دانش و مستندات تخصصی رصمکو
در این بخش، آموزشهای تخصصی، اسناد فنی، کاتالوگها، فرمهای مورد نیاز و مستندات مرتبط با فناوری پیگرانی هوشمند، بازرسی خطوط لوله و مدیریت یکپارچگی خطوط لوله در اختیار کارفرمایان، بهرهبرداران، مشاوران و متخصصان صنعت نفت و گاز قرار میگیرد.
هدف از ایجاد این بخش، توسعه دانش فنی، دسترسی آسان به منابع تخصصی و ارائه مستندات مورد نیاز پروژههای بازرسی هوشمند خطوط لوله است.
اسناد و دانلود
📄 کاتالوگ معرفی شرکت
کاتالوگ رسمی رصمکو شامل معرفی شرکت، فناوریها، خدمات تخصصی و توانمندیهای پیگرانی هوشمند خطوط لوله است.
📄 فرم Questionnaire (فرم اطلاعات اولیه پروژه)
این فرم بهمنظور جمعآوری اطلاعات اولیه خطوط لوله و برنامهریزی عملیات پیگرانی هوشمند توسط کارفرما تکمیل میشود.
آموزشهای تخصصی
آموزشهای این بخش بهصورت مستمر بهروزرسانی شده و شامل موضوعات زیر است:
آشنایی با اصول عملکرد پیگ هوشمند، کاربردها و نقش آن در بازرسی خطوط لوله نفت، گاز و فرآوردههای نفتی.
فرآیند پیگرانی هوشمند چگونه انجام می شود؟
آشنایی با مراحل برنامهریزی، آمادهسازی، اجرای عملیات، جمعآوری دادهها، تحلیل اطلاعات و ارائه گزارش نهایی.
معرفی فناوری نشت شار مغناطیسی (Magnetic Flux Leakage) و کاربرد آن در شناسایی خوردگی و کاهش ضخامت دیواره خطوط لوله.
آشنایی با فناوری بازرسی شار عرضی (Transverse Field Inspection) و کاربرد آن در ارزیابی سلامت خطوط لوله.
آشنایی با فناوری اندازهگیری هندسه داخلی خطوط لوله و شناسایی تغییر شکلها و فرورفتگیها.
آزمون PTT چیست؟
معرفی آزمون Pull Through Test و اهمیت آن در ارزیابی عملکرد پیگ هوشمند قبل از عملیات اجرایی.
فناوری GEO-PIG (Geographical Inspection System) چیست؟
آشنایی با فناوری تعیین موقعیت جغرافیایی عیوب و عوارض موجود در خط لوله، تعیین موقعیت جغرافیایی مسیر خط لوله Mapping.
پیگهای Utility و Cleaning چیست؟
معرفی پیگهای پیشرو و تمیز کننده و انواع آنها.
آشنایی با ارزیابی تناسب برای کارکرد (Fitness For Purpose).
آشنایی با ارزیابی تناسب برای سرویسدهی (Fitness For Service).
معرفی سامانه مدیریت یکپارچگی خطوط لوله (Pipeline Integrity Management System).
مدیریت خوردگی خطوط لوله
آشنایی با روشهای شناسایی، کنترل و کاهش خوردگی در خطوط انتقال نفت و گاز.
دسترسی سریع
برای آشنایی بیشتر میتوانید از صفحات زیر بازدید کنید:
فناوری MFL (Magnetic Flux Leakage)
پیگهای هوشمند MFL بر پایه فناوری نشت شار مغناطیسی (Magnetic Flux Leakage) طراحی و تولید میشوند. این فناوری یکی از قدیمیترین، پرکاربردترین و قابلاعتمادترین روشهای بازرسی داخلی خطوط لوله (ILI) در صنعت نفت و گاز به شمار میرود.
فناوری MFL در طول سالها بهطور گسترده توسعه یافته و امروزه به یکی از دقیقترین روشهای بازرسی هوشمند خطوط لوله تبدیل شده است.
پیگهای هوشمند MFL شرکت رصمکو با قابلیت اندازهگیری با وضوح بالا (High Resolution) و وضوح بسیار بالا (Ultra High Resolution)، امکان شناسایی طیف گستردهای از عیوب خطوط لوله را فراهم میکنند.
این فناوری قابلیت شناسایی و ارزیابی انواع نواقص موجود در خطوط لوله را دارد و اطلاعات لازم را برای برنامهریزی تعمیرات و نگهداری در اختیار بهرهبرداران قرار میدهد.
کاربردهای فناوری MFL
- شناسایی خوردگی داخلی و خارجی
- تشخیص کاهش ضخامت دیواره لوله
- شناسایی حفرهها و نواقص فلزی
- ارزیابی وضعیت سلامت خطوط لوله
- پشتیبانی از برنامههای تعمیر و نگهداری
فناوری TFI (Transverse Field Inspection)
پیگهای هوشمند TFI بر پایه فناوری بازرسی شار عرضی (Transverse Field Inspection) طراحی و تولید میشوند. این فناوری یکی از روشهای تخصصی بازرسی داخلی خطوط لوله (ILI) است که با ایجاد میدان مغناطیسی در جهت محیطی خط لوله، امکان شناسایی برخی از عیوبی را فراهم میکند که با روشهای متداول بهسختی قابل تشخیص هستند.
پیگهای هوشمند TFI شرکت رصمکو با استفاده از این فناوری، قابلیت بالایی در شناسایی و ارزیابی عیوب طولی خطوط لوله دارند. این ویژگی بهویژه در تشخیص ترکهای ناشی از خوردگی تنشی (SCC - Stress Corrosion Cracking) و همچنین عیوب موجود در درزهای جوش طولی بسیار مؤثر است.
استفاده از فناوری TFI در کنار سایر فناوریهای بازرسی، امکان ارزیابی دقیقتر وضعیت سلامت خطوط لوله و برنامهریزی مؤثرتر برای تعمیرات و نگهداری را فراهم میکند.
کاربردهای فناوری TFI
- شناسایی ترکهای ناشی از خوردگی تنشی (SCC)
- تشخیص عیوب درزهای جوش طولی
- ارزیابی سلامت ساختاری خطوط لوله
- شناسایی ناپیوستگیها و نواقص طولی
- پشتیبانی از برنامههای مدیریت یکپارچگی خطوط لوله (PIMS)
فناوری CALIPER (EGP)
پیگ هوشمند CALIPER یا EGP یکی از تجهیزات تخصصی بازرسی داخلی خطوط لوله (ILI) است که برای اندازهگیری هندسه و ابعاد داخلی خطوط لوله مورد استفاده قرار میگیرد.
این تجهیز به مجموعهای از بازوهای مکانیکی چندکاناله مجهز است که امکان اندازهگیری کامل ۳۶۰ درجه محیط داخلی خط لوله را فراهم میکنند. هر یک از این بازوها دارای حسگرهای دقیق اندازهگیری هستند که جابهجایی بازوها را ثبت کرده و اطلاعات مربوط به ابعاد و تغییرات هندسی خط لوله را جمعآوری میکنند.
فناوری CALIPER قابلیت اندازهگیری مشخصات هندسی داخلی خطوط لوله را داشته و میتواند انواع ناهنجاریها و عیوب هندسی را با دقت بالا شناسایی کند.
علاوه بر این، از این فناوری برای تشخیص موانع و تجهیزات نصبشده در داخل خطوط لوله، از جمله شیرهای یکطرفه (Check Valve)، پیگ سیگنالر (Pig Signaller) و سایر تجهیزات مشابه نیز استفاده میشود.
کاربردهای فناوری CALIPER (EGP)
اندازهگیری هندسه و ابعاد داخلی خطوط لوله
اندازهگیری کامل ۳۶۰ درجه محیط داخلی خط لوله
شناسایی فرورفتگیها (Dent)
تشخیص بیضوی شدن (Ovality)
شناسایی تغییر شکلها و ناهنجاریهای هندسی
تشخیص تجهیزات و موانع نصبشده در خط لوله
شناسایی شیرهای یکطرفه (Check Valve)
شناسایی پیگ سیگنالر (Pig Signaller)
پشتیبانی از برنامههای تعمیر و نگهداری خطوط لوله
فناوری GEO-PIG (Geographical Inspection System)
GEO-PIG رصمکو از فناوری ناوبری داخلی (INS - Internal Navigation System) برای تعیین موقعیت جغرافیایی و مسیر سهبعدی خطوط لوله استفاده میکند.
این نوع پیگ هوشمند قادر است تغییرات موقعیت مکانی و چرخش خط لوله را در هر سه محور فضایی (X، Y و Z) اندازهگیری و ثبت کند. با استفاده از مختصات جغرافیایی ابتدا و انتهای خط لوله، این فناوری میتواند موقعیت دقیق تجهیزات، عیوب و عناصر موجود در مسیر خط لوله را با دقت بالا و در مقیاس زیر متر تعیین کند.
خدمات GEO-PIG رصمکو میتواند بهصورت یک پیگ هوشمند مستقل و یا بهصورت ترکیبی همراه با فناوریهای MFL، TFI و CALIPER ارائه شود.
دسترسی به مسیر سهبعدی خطوط لوله و تعیین موقعیت جغرافیایی تمامی عناصر موجود در مسیر، از جمله نقاط جوش، شیرآلات، تجهیزات جانبی و عیوب احتمالی، نقش مهمی در بهرهبرداری بهینه، تعمیر و نگهداری و مدیریت یکپارچگی خطوط لوله (Pipeline Integrity Management) ایفا میکند.
همچنین در صورت اعمال تنشها و بارهای غیرعادی ناشی از پدیدههای طبیعی، امکان تحلیل این تغییرات توسط GEO-PIG فراهم شده و نتایج حاصل میتواند در فرآیندهای ارزیابی FFP (Fitness For Purpose) و FFS (Fitness For Service) مورد استفاده قرار گیرد.
کاربردهای فناوری GEO-PIG
تعیین مسیر سهبعدی خطوط لوله
تعیین موقعیت جغرافیایی با دقت زیر متر
اندازهگیری تغییرات در محورهای X ،Y و Z
تعیین موقعیت نقاط جوش خطوط لوله
شناسایی موقعیت شیرآلات و تجهیزات جانبی
تعیین موقعیت عیوب احتمالی
پشتیبانی از برنامههای مدیریت یکپارچگی خطوط لوله (PIMS)
تحلیل تنشها و تغییر شکلهای ناشی از پدیدههای طبیعی
پشتیبانی از ارزیابیهای FFP و FFS
بهینهسازی برنامههای تعمیر و نگهداری خطوط لوله
پیگهای Utility و Cleaning
پیگهای Utility و Cleaning از تجهیزات مهم در آمادهسازی، بهرهبرداری و نگهداری خطوط لوله هستند که برای تمیزکاری داخلی، پیشراهاندازی و بررسی شرایط عبورپذیری خط لوله قبل از اجرای پیگرانی هوشمند مورد استفاده قرار میگیرند.
این پیگها متناسب با شرایط عملیاتی هر خط لوله و اهداف بهرهبردار طراحی و ساخته میشوند.
انواع پیگهای Utility و Cleaning
BI-DI Cleaning Pig
برای تمیزکاری خطوط لوله در هر دو جهت جریان استفاده میشود و رسوبات و آلودگیهای داخلی را حذف میکند.
Magnet Brush Pig
با استفاده از برسهای مکانیکی و مگنتهای قوی، علاوه بر تمیزکاری، ذرات فلزی و برادهها را از داخل خط لوله جمعآوری میکند.
Gauging Pig
برای بررسی عبورپذیری و شناسایی تغییرات هندسی، تنگشدگیها و موانع داخل خط لوله استفاده میشود.
Cup Brush Pig
برای پاکسازی رسوبات نرم و آلودگیهای سطحی داخل خطوط لوله کاربرد دارد.
Batching Pig
برای جداسازی سیالات مختلف در خطوط لوله و جلوگیری از اختلاط آنها استفاده میشود.
Magnet Plus Pig
نسخه پیشرفته پیگهای مغناطیسی برای جمعآوری گستردهتر ذرات فلزی و آلودگیهای مغناطیسی است.
کاربردها
- تمیزکاری خطوط لوله پیش از پیگرانی هوشمند
- آمادهسازی خط برای بهرهبرداری
- بررسی اولیه عبورپذیری
- کاهش ریسک عملیات ILI
- افزایش دقت عملکرد پیگهای هوشمند
مدیریت یکپارچگی خطوط لوله (PIMS) و ارزیابی FFP / FFS
مدیریت یکپارچگی خطوط لوله (Pipeline Integrity Management System - PIMS) یکی از مهمترین رویکردهای مهندسی در تضمین بهرهبرداری ایمن، پایدار و اقتصادی از خطوط لوله نفت، گاز و فرآوردههای نفتی است.
در این چارچوب، دادههای حاصل از پیگرانی هوشمند مبنای اصلی تحلیل وضعیت خطوط لوله و تصمیمگیریهای فنی قرار میگیرند.

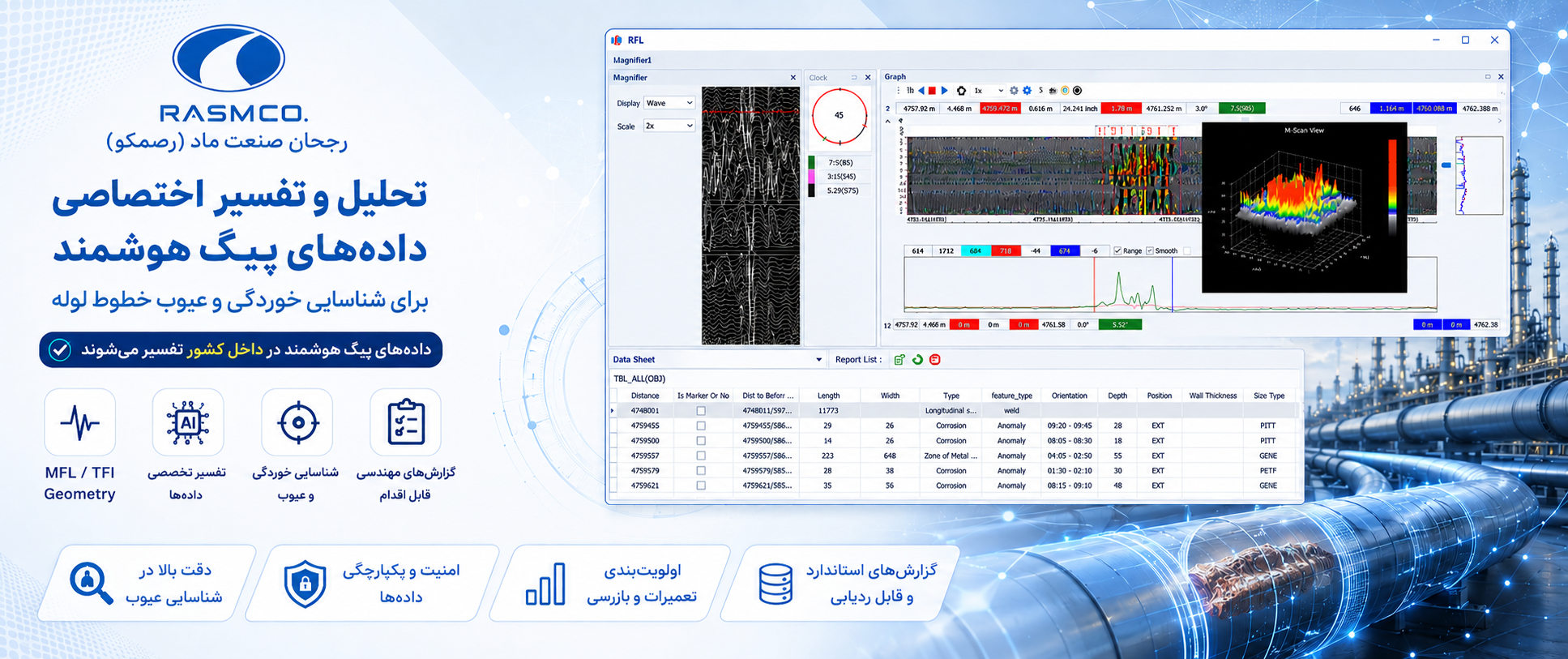

ارزیابی عیوب پس از پیگرانی هوشمند
پس از انجام عملیات پیگرانی هوشمند، تمامی عیوب شناساییشده بهصورت دقیق مورد بررسی قرار گرفته و وضعیت هر عیب به همراه موقعیت آن در شاخه خط لوله تحلیل میشود.
در این فرآیند، با استفاده از تاریخچه بهرهبرداری و نتایج پیگرانیهای قبلی، میزان رشد خوردگی و تغییرات عیوب محاسبه شده و رفتار احتمالی آنها در آینده پیشبینی میشود.
ارزیابیهای FFP و FFS
در چارچوب ارزیابیهای FFP (Fitness For Purpose) و FFS (Fitness For Service)، وضعیت هر عیب از نظر قابلیت ادامه بهرهبرداری خط لوله بررسی میشود.
این ارزیابیها امکان تعیین شرایط کاری ایمن از جمله فشار مجاز بهرهبرداری برای خطوط لوله آسیبدیده یا دارای ترک را فراهم میکنند و نقش مهمی در تصمیمگیریهای تعمیراتی دارند.
نتایج این ارزیابیها شامل موارد زیر است:
تعیین عیوب بحرانی و نیازمند تعمیر فوری
تدوین برنامه تعمیرات دورهای (ششماهه یا سالانه)
تعیین زمان مناسب برای پیگرانی هوشمند بعدی
بهینهسازی شرایط بهرهبرداری خط لوله
افزایش ایمنی و کاهش ریسک عملیاتی
نقش PIMS در مدیریت خطوط لوله
سیستم مدیریت یکپارچگی خطوط لوله (PIMS) بهعنوان یک چارچوب جامع، تمامی اطلاعات حاصل از بازرسی، پیگرانی هوشمند، ارزیابی عیوب و تحلیل ریسک را یکپارچهسازی میکند.
این سیستم به بهرهبرداران کمک میکند تا تصمیمگیریهای فنی و اقتصادی را بر اساس دادههای واقعی و تحلیلشده انجام دهند و استراتژی مناسبی برای تعمیر، نگهداری و بهرهبرداری از خطوط لوله تدوین کنند.
مزایای استفاده از PIMS
افزایش ایمنی بهرهبرداری خطوط لوله
کاهش هزینههای تعمیر و نگهداری
بهینهسازی برنامههای بازرسی و پیگرانی
افزایش عمر مفید خطوط لوله
کاهش ریسک نشتی و حوادث عملیاتی
تصمیمگیری مبتنی بر دادههای واقعی و تحلیلشده
جمعبندی
ادغام نتایج پیگرانی هوشمند با ارزیابیهای FFP و FFS در چارچوب PIMS، یک رویکرد جامع برای مدیریت ایمن و پایدار خطوط لوله فراهم میسازد و امکان برنامهریزی دقیق برای بهرهبرداری بلندمدت از زیرساختهای انتقال انرژی را ایجاد میکند.
